Балансировочный клапан VIR ® Запорно-балансировочная арматура ВИР в РФ

Балансировочный клапан VIR – изделия, принадлежащие к категории запорно-регулируемой трубопроводной арматуры. Используются для гидравлического регулирования и балансировки, ограничивают расход и закрытие рабочей среды в трубопроводах, а также применяются при организации дренажных систем. Балансировочные клапаны производятся итальянской компанией VIR и пользуются большой популярностью среди потенциальных покупателей. На сегодняшний день эта компания является достаточно крупным производителем, который изготавливает качественную арматуру.

Балансировочный клапан VIR

Клапан ВИР: основные преимущества

Помимо высокого уровня качества, а также надежности и функциональности, следует отметить следующие достоинства изделий:

  1. Высокая пропускная способность.
  2. Простой монтаж. Справиться с установкой под силу даже неопытным специалистам. Крепятся они при помощи винтового соединения и могут быть установлены в любом положении.
  3. Настройка становится более простой благодаря наличию нескольких шкал.
  4. Специальные ниппели для присоединения дифференциального манометра позволяют измерять расход рабочей среды с погрешностью в 5%.
  5. Возможность установки блокировки настроечной позиции изделия.
  6. Низкий уровень гидравлического сопротивления.
  7. Клапан ВИР может быть полностью закрыт без необходимости выполнять в дальнейшем его перенастройку.



Что касается рабочей среды, то изделия могут использоваться как с холодной, так и с горячей водой. К преимуществам можно отнести и широкий температурный диапазон, который колеблется в промежутке от -10 до +130 градусов по Цельсию. Размер максимального давления среды достигает 25 бар. Если клапаны ВИР эксплуатируются при температуре рабочей среды ниже нулевой отметки, то в жидкость следует добавлять антифриз.

клапан VIR

Сфера использования клапанов ВИР

Как упоминалось выше, изделия могут быть установлены при организации системы холодного и горячего водоснабжения. Помимо этого, они используются в системах кондиционирования и вентиляции. Их основное предназначение заключается в выполнении балансировки, а также в ограничении и регулировании расходов тепловых носителей. Могут быть использованы в системах с водой и с водным раствором этиленгликоля. Но, концентрация этиленгликоля не должна превышать отметку в 40%.

Балансировочные клапаны VIR позволяют поддерживать необходимую температуру рабочей среды, а также контролировать требуемый уровень расхода теплового носителя. Стоит отметить тот факт, что ручные клапаны могут выполнять функцию дренажа. Для этого на корпусе изделия монтируется специальный измерительный ниппель с функцией дренажа.

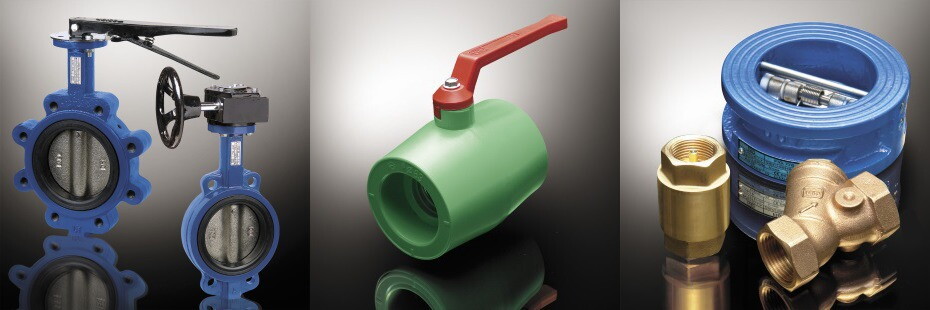

клапан ВИР

Балансировочные клапаны VIR: особенности монтажа и настройки

Для того, чтобы изделия исправно работали на протяжении длительного периода времени, необходимо наличие прямых участков трубопроводов. Не допускается наличие переходов, отводов и арматур. Перед местом, где установлен клапан VIR , должно быть не менее пяти номинальных диаметров трубопровода. А после места его установки не должно быть меньше двух номинальных диаметров трубы.

Перед тем, как запустить трубопровод в рабочее состояние, особенно если он не эксплуатировался в связи с ремонтом, следует его тщательно промыть и продуть сжатым воздухом. Это позволит удалить из системы твердые частицы, способные повредить уплотнения.

Нельзя допустить, чтобы на клапан передавались линейные и изгибающие усилия от трубопровода. Помимо этого, недопустимо изолировать или закрашивать расположенные на поверхности изделия шкалы. Устанавливать его можно в любом положении как на подающем, так и на обратном трубопроводе. Но, желательно установку клапана выполнять рукояткой вниз. Во время монтажа следует следить за тем, чтобы направление потока совпадало со стрелкой, расположенной на корпусе. Для открытия следует повернуть рукоятку против часовой стрелки. Стоит отметить, что использование дополнительного рычага для вращения рукоятки недопустимо.

Настройка производится путем вращения рукоятки и с помощью двух смотровых окон. Для того, чтобы заблокировать настроечную позицию, следует с особой аккуратностью извлечь защитную крышку, расположенную по центру рукоятки. Это обеспечит свободный доступ к регулировочному винту. После того, как расход будет установлен, нужно в гнездо вставить шестигранный ключ. Он поворачивается по часовой стрелке до самого упора. Когда все манипуляции будут выполнены, защитную крышку следует поставить на исходное место. Некоторые модели в настроечной позиции могут быть опломбированы с помощью проволочной пломбы.

В заключение нужно сказать, что балансировочные клапаны VIR – изделия, характеризующиеся высокими качественными и эксплуатационными параметрами, а также обладающие длительным сроком службы.
